C04 : Modéliser la cinématique des mécanismes

Afficher le planAfficher le plan

Modélisation du contact : les liaisons parfaites

Définitionliaison parfaite

Une liaison parfaite entre deux solides indéformables est telle que :

  • les surfaces de contact sont géométriquement parfaites (plan, cylindre, etc. parfaits ) ;

  • le contact s'effectue sans frottement ;

  • le jeu de fonctionnement est nul.

Définitiontorseur cinématique d'une liaison parfaite

Soit un solide en liaison avec le solide . Le torseur cinématique de la liaison , est le torseur distributeur des vitesses du solide par rapport au solide liés entre eux par la liaison .

En théorie, sans contact entre et , ce torseur cinématique comporte 6 composantes scalaires :

\left\{ \mathcal V_{S_1/S_0} \right\}= {\vphantom{\left\{\begin{array}{ccc}\overrightarrow{\Omega(S_2/S_1)}\\\overrightarrow{V_{M\in S_2/S_1}}\\\end{array}\right\}}}_{A} \left \{ \begin{array}{c} \overrightarrow{\Omega(S_1/S_0)} \\ \overrightarrow{V_{A\in S_1/S_0}}\end{array} \right \} = {\vphantom{\begin{Bmatrix} \omega_x & V_x \\ \omega_y & V_y \\ \omega_z & V_z\end{Bmatrix} }}_{A} \begin{Bmatrix} \omega_x & V_x \\ \omega_y & V_y \\ \omega_z & V_z\end{Bmatrix} _{(\vec x, \vec y, \vec z)}

Dès que et sont mis en contact, certains degrés de liberté sont supprimés. En choisissant une base judicieusement orientée par rapport aux contacts, certaines composantes du torseur s'annulent.

Ils existe 11 liaisons normalisées traduisant autant de dispositions possibles des contacts entre et . Pour chacune d'entre elles, il faut être en mesure de donner :

  • la désignation normalisée complète de la liaison, c'est à dire son nom (pivot, glissière, etc.) ainsi que ses caractéristiques géométriques (axe, direction, centre, etc.).

  • ses représentations normalisées planes et spatiale,

  • les composantes de son torseur cinématique,

  • les particularités de ce torseur, c'est à dire l'ensemble des points et la base pour lesquels l'expression ou la forme littérale du torseur est conservée.

Remarque

La base d'expression et le point de réduction sont usuellement choisis pour que les composantes de et soient les plus simples possible. C'est-à-dire de manière à faire apparaître le plus de zéros possible dans la notation « colonne » du torseurs.

Liaisons élémentaires

Ces 6 liaisons décrites ci-dessous sont dites élémentaires (ou simples) car elles peuvent être obtenues en associant deux surfaces élémentaires de type plan, cylindre de révolution ou sphère.

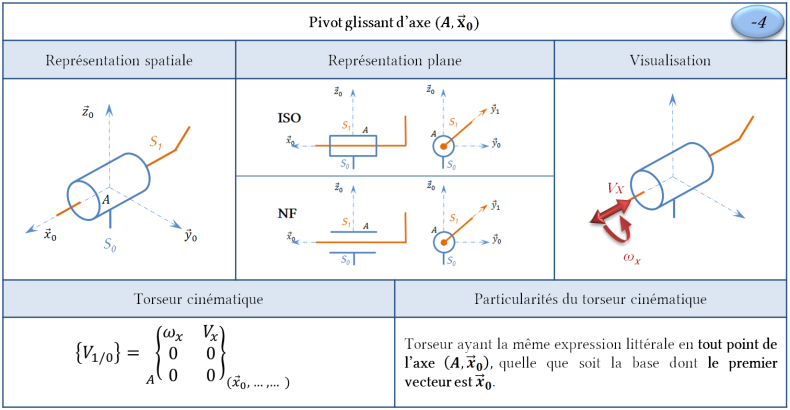

Liaison pivot glissant

Une liaison pivot glissant modélise les contacts entre deux solides autorisant 1 rotation et 1 translation de même axe, comme par exemple entre deux cylindres de révolution (plein et creux) de même diamètre nominal.

Remarquedomaine de validité du torseur cinématique

Soit un point appartenant à l'axe . On pose avec

\begin{eqnarray*} \quad \overrightarrow{V_{B,S_1/S_0}} & = & \overrightarrow{V_{A,S_1/S_0}} + \overrightarrow{\Omega(S_1/S_0)}\wedge \overrightarrow{AB}\\ & = & V_x \, \vec x_0 + \omega_x \, \vec x_0 \wedge \lambda \, \vec x_0 \\ & = & V_x \, \vec x_0 \\ \end{eqnarray*}
\Rightarrow \quad\{ \mathcal V_{1/0} \}= {\vphantom{\begin{Bmatrix} \omega_x & V_x \\ \omega_y & V_y \\ \omega_z & V_z\end{Bmatrix} }}_{A} \begin{Bmatrix} \omega_x & V_{x}\\ 0 & 0 \\ 0 & 0\end{Bmatrix} _{(\vec {x_0},...,...)} = {\vphantom{\begin{Bmatrix} \omega_x & V_x \\ \omega_y & V_y \\ \omega_z & V_z\end{Bmatrix} }}_{B} \begin{Bmatrix} \omega_x & V_{x}\\ 0 & 0 \\ 0 & 0\end{Bmatrix} _{(\vec {x_0},...,...)} ,\forall B \in (A,\vec x_0)

Ainsi le torseur cinématique de conserve bien la même expression littérale en tout point de l'axe  , quelque soit la base dont le premier vecteur est .

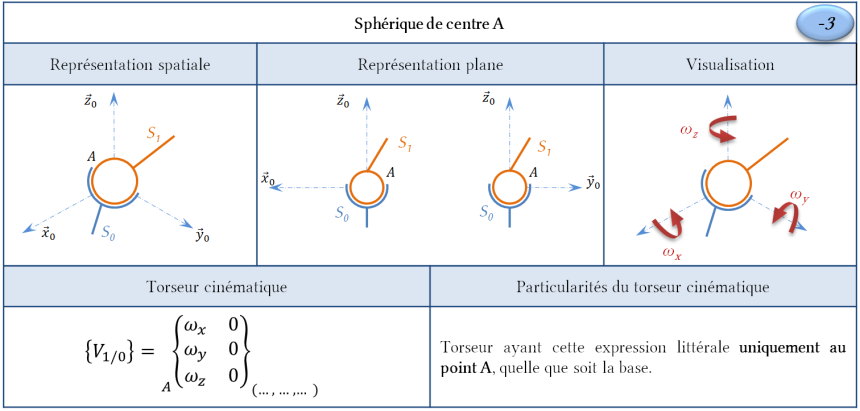

Liaison sphérique (anciennement rotule)

Une liaison sphérique modélise les contacts entre deux solides autorisant 3 rotations et aucune translation, comme par exemple entre deux sphères (pleine et creuse) de même diamètre.

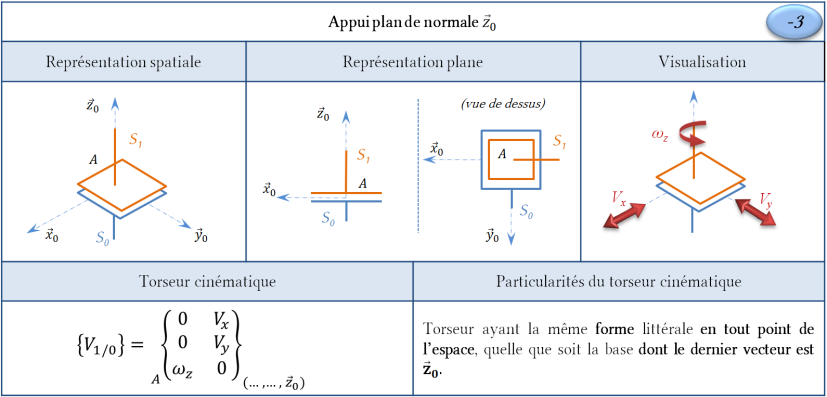

Liaison appui plan

Une liaison appui plan modélise les contacts entre deux solides autorisant 1 rotation et les 2 translations (d'axes perpendiculaires à l'axe de rotation), comme par exemple entre deux plans.

Remarquedomaine de validité du torseur cinématique

Soit un point de l'espace. On pose avec

\begin{eqnarray*} \quad \overrightarrow{V_{B,S_1/S_0}} & = & \overrightarrow{V_{A,S_1/S_0}} + \overrightarrow{\Omega(S_1/S_0)}\wedge \overrightarrow{AB}\\ & = & \left(V_x \, \vec x_0 +V_y \, \vec y_0 \right) + \omega_z \, \vec z_0 \wedge \left(\lambda \, \vec x_0 + \nu \, \vec y_0+ \mu \, \vec z_0\right) \\ & = & \left(V_x -\nu.\omega_z \right)\, \vec x_0 +\left(V_y +\lambda.\omega_z \right)\, \vec y_0 \\ \end{eqnarray*}
\Rightarrow \quad\{ \mathcal V_{1/0} \}= {\vphantom{\begin{Bmatrix} \omega_x & V_x \\ \omega_y & V_y \\ \omega_z & V_z\end{Bmatrix} }}_{A} \begin{Bmatrix} 0 & V_{x}\\ 0 & V_y \\ \omega_z & 0\end{Bmatrix} _{(\vec {x_0},\vec {y_0}, \vec {y_0})} = {\vphantom{\begin{Bmatrix} \omega_x & V_x \\ \omega_y & V_y \\ \omega_z & V_z\end{Bmatrix} }}_{B} \begin{Bmatrix} 0 & V_x -\nu.\omega_z \\ 0 & V_y +\lambda.\omega_z \\ \omega_z & 0\end{Bmatrix} _{(\vec {x_0},\vec {y_0}, \vec {y_0})} ,\forall B

Ainsi, bien que les composantes selon et de n'aient plus les mêmes expressions, la forme littérale du torseur est bien conservée en tout point de l'espace.

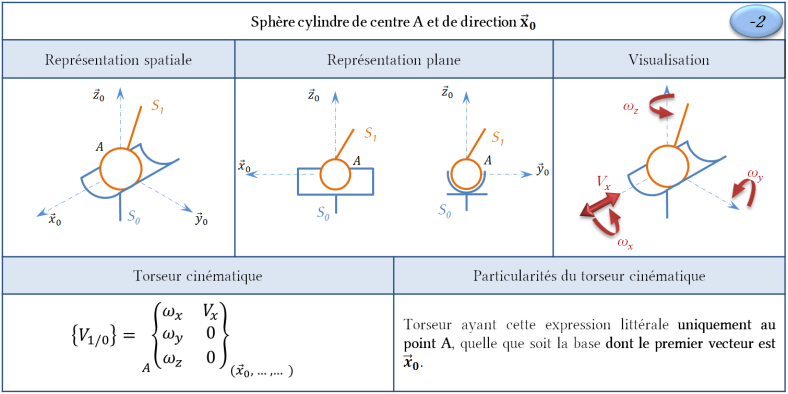

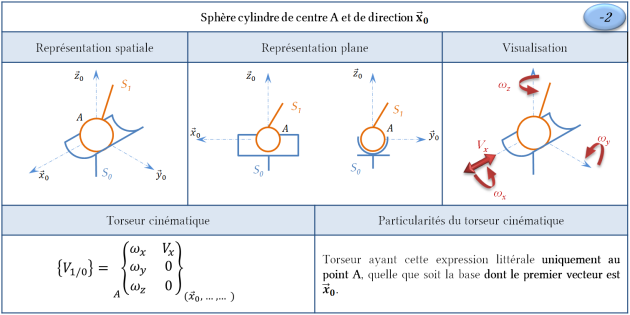

Liaison sphère cylindre (anciennement linéaire annulaire)

Une liaison sphère cylindre modélise les contacts entre deux solides autorisant 3 rotations et 1 translation, comme par exemple entre une sphère et un cylindre de révolution creux de même diamètre.

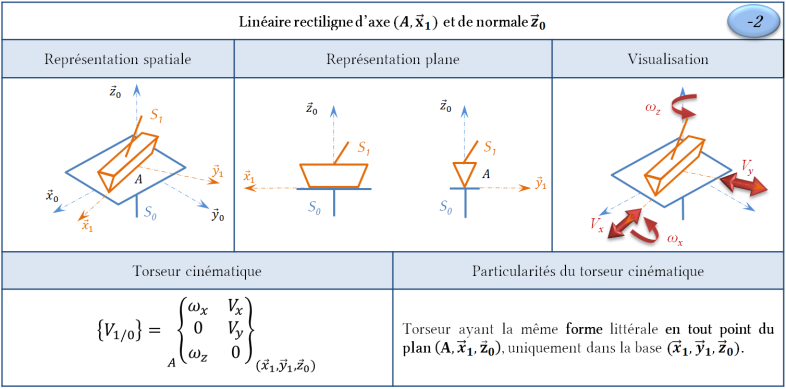

Liaison linéaire rectiligne

Une liaison linéaire rectiligne modélise les contacts entre deux solides autorisant 2 rotations et 2 translations, comme par exemple entre une cylindre de révolution et un plan le long d'une génératrice du cylindre.

Remarquedomaine de validité du torseur cinématique

Soit un point appartenant au plan , avec

\begin{eqnarray*} \quad \overrightarrow{V_{B,S_1/S_0}} & = & \overrightarrow{V_{A,S_1/S_0}} + \overrightarrow{\Omega(S_1/S_0)}\wedge \overrightarrow{AB}\\ & = & \left(V_x \, \vec x_1 +V_y \, \vec y_1 \right) + \left(\omega_x \, \vec x_1+\omega_z \, \vec z_0 \right) \wedge \left(\lambda \, \vec x_1 + \mu \, \vec z_0\right) \\ & = & V_x \, \vec x_1 + \left(V_y -\mu\,\omega_x+\lambda.\omega_z \right)\, \vec y_1 \\ \end{eqnarray*}
\Rightarrow \{ \mathcal V_{1/0} \}= {\vphantom{\begin{Bmatrix} \omega_x & V_x \\ \omega_y & V_y \\ \omega_z & V_z\end{Bmatrix} }}_{A} \begin{Bmatrix} \omega_x & V_{x}\\ 0 & V_y \\ \omega_z & 0\end{Bmatrix} _{(\vec {x_1},\vec {y_1}, \vec {z_0})} = {\vphantom{\begin{Bmatrix} \omega_x & V_x \\ \omega_y & V_y \\ \omega_z & V_z\end{Bmatrix} }}_{B} \begin{Bmatrix} \omega_x & V_x \\ 0 & V_y -\mu.\omega_x + \lambda.\omega_z \\ \omega_z & 0\end{Bmatrix} _{(\vec {x_1},\vec {y_1}, \vec {z_0})} ,\forall B \in (A,\vec x_1,\vec z_0)

Ainsi, bien que la composante selon de n'ait plus la même expression, la forme littérale du torseur est bien conservée en tout point du plan .

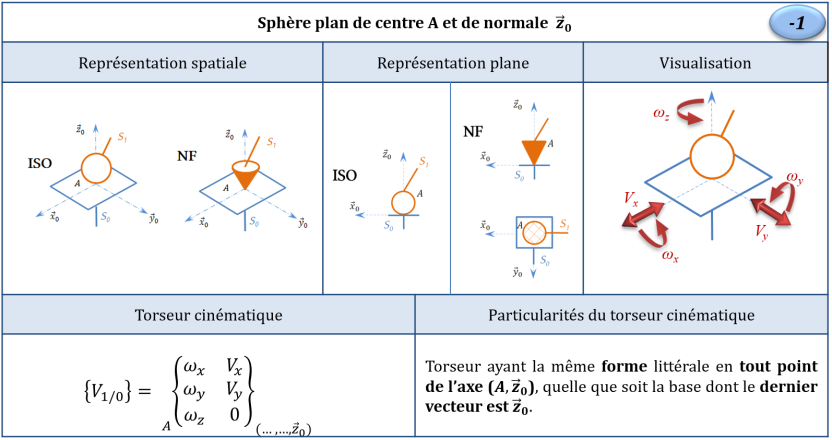

Liaison sphère plan (anciennement ponctuelle)

Une liaison sphère plan modélise les contacts entre deux solides autorisant 3 rotations et 2 translations. Autrement dit, une liaison sphère plan ne supprime qu'un seul degré de liberté : la translation selon la normale au contact.

Remarquedomaine de validité du torseur cinématique

Soit un point appartenant à l'axe , avec

\begin{eqnarray*} \quad \overrightarrow{V_{B,S_1/S_0}} & = & \overrightarrow{V_{A,S_1/S_0}} + \overrightarrow{\Omega(S_1/S_0)}\wedge \overrightarrow{AB}\\ & = & \left(V_x \, \vec x_0 +V_y \, \vec y_0 \right) + \left(\omega_x \, \vec x_0+\omega_y \, \vec y_0+\omega_z \, \vec z_0 \right) \wedge \mu \, \vec z_0 \\ & = & \left(V_x +\mu.\omega_y\right)\, \vec x_0 + \left(V_y -\mu.\omega_x \right)\, \vec y_0 \\ \end{eqnarray*}
\Rightarrow \{ \mathcal V_{1/0} \}= {\vphantom{\begin{Bmatrix} \omega_x & V_x \\ \omega_y & V_y \\ \omega_z & V_z\end{Bmatrix} }}_{A} \begin{Bmatrix} \omega_x & V_{x}\\ \omega_y & V_y \\ \omega_z & 0\end{Bmatrix} _{(\vec {x_0},\vec {y_0}, \vec {z_0})} = {\vphantom{\begin{Bmatrix} \omega_x & V_x \\ \omega_y & V_y \\ \omega_z & V_z\end{Bmatrix} }}_{B} \begin{Bmatrix} \omega_x & V_x +\mu.\omega_y \\ \omega_y & V_y -\mu.\omega_x \\ \omega_z & 0\end{Bmatrix} _{(\vec {x_0},\vec {y_0}, \vec {z_0})} ,\forall B \in (A,\vec z_0)

Ainsi, bien que les composantes selon et de n'aient plus les mêmes expressions, la forme littérale du torseur est bien conservée en tout point de l'axe .

Liaisons composées

D'autres liaisons décrivant des mouvements simples sont définies par la norme. Elles résultent généralement de l'association de liaisons élémentaires.

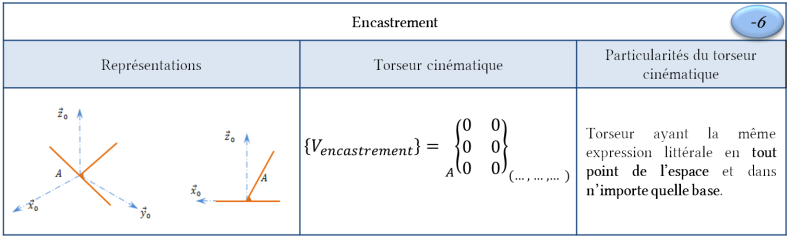

Liaison encastrement

La liaison encastrement modélise les contacts entre deux solides qui n'ont aucun mouvement relatif. Tous les degrés de liberté sont bloqués.

En pratique, la liaison encastrement peut être réalisée par association de plusieurs liaisons (voir cours sur la conception des liaisons encastrement démontables) ou par soudage (voir cours sur le soudage).

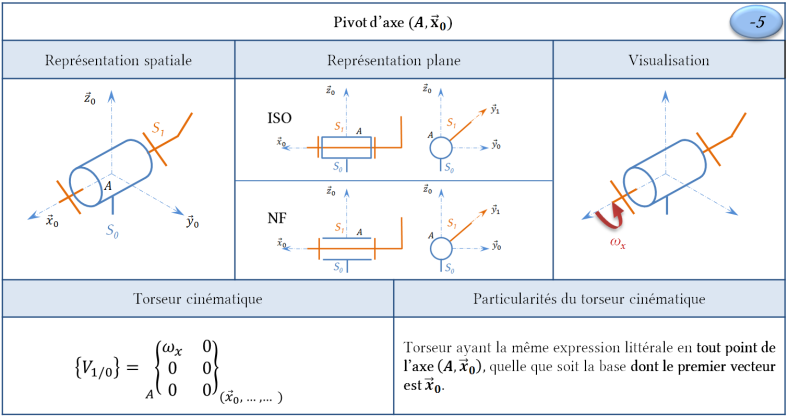

Liaison pivot

Une liaison pivot modélise les contacts entre deux solides autorisant 1 seule rotation.

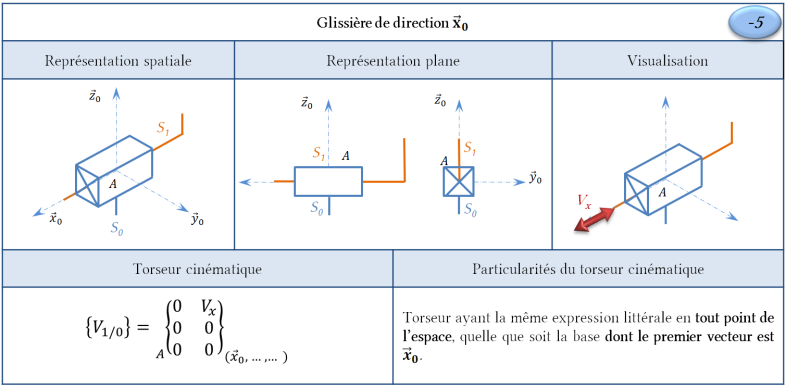

Liaison glissière

Une liaison glissière modélise les contacts entre deux solides autorisant 1 seule translation.

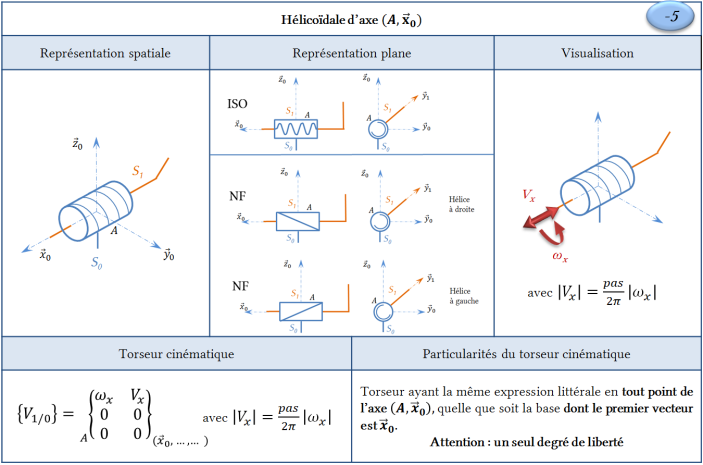

Liaison hélicoïdale

Une liaison hélicoïdale modélise les contacts entre deux solides autorisant 1 rotation et 1 translation de même axe. Mais contrairement à la liaison pivot glissant, ces mouvement ne sont pas indépendants et sont liés par le pas de l'hélice.

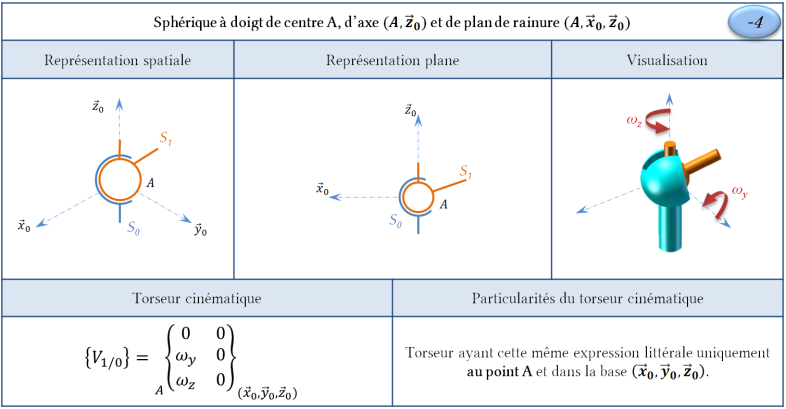

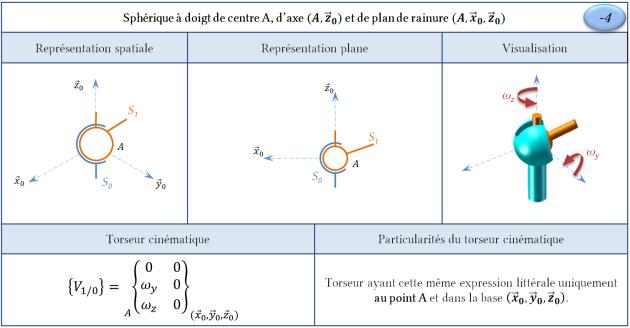

Liaison sphérique à doigt (anciennement rotule à doigt)

Une liaison sphérique à doigt modélise les contacts entre deux solides autorisant uniquement 2 rotations. Elle peut être perçue comme une liaison sphérique pour laquelle une des rotations est bloquée.
